Unsere Kupplungstypen
Von der Schwingungsdämpfung bis zur starren Verbindung – die richtige Kupplungslösung für jede Anwendung.

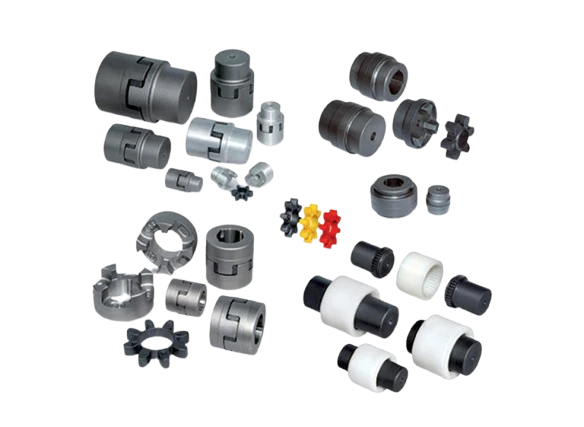

Elastische (flexible) Kupplung
Kupplungen, die Schwingungen und Stoßlasten über Polyurethan- oder Gummi-Elastomerelemente dämpfen. Toleriert leichte Wellenfluchten zwischen Motorausgang und Last.
- Drehmoment: 5 – 5.000 Nm
- Winkelfehler: max 2°
- DIN 740 / ISO 14691
Starrkupplung
Vollstarre Kupplungen, die zwei Wellen ohne Fluchtungstoleranz direkt verbinden. Ideal für Servomotor- und CNC-Achsanwendungen mit präziser Ausrichtung.
- Drehmoment: 1 – 10.000 Nm
- Aluminium / Stahl / Edelstahl
- Passfeder oder Presspassung
Scheibenkupplung (Lamellenk.)
Kupplungen, die durch Metalllamellenpakete sowohl flexibel als auch hochdrehmomentübertragend sind. Reibungsfreier Betrieb, kein Schlupf und breiter Temperaturbereich für Hochdrehzahlanwendungen.
- Drehmoment: 10 – 50.000 Nm
- Drehzahl: max 15.000 rpm
- Keine Schmierung erforderlich
Kettenkupplung
Hochdrehmoment übertragende Kupplungen über eine Duplex-Kette, die zwei Kettenräder verbindet. Einfache Montage, Demontage und Wartung; zuverlässiger Betrieb in aggressiven Umgebungen.
- Drehmoment: 50 – 100.000 Nm
- DIN 8187 Kettennorm
- Stahl / Gusseisen-Nabe
Oldham-Kupplung
Kupplungen, die parallelen Wellenversatz über eine Zwischenscheibe (Slider) ausgleichen. Geringe Massenträgheit, kompakte Bauform und Spielfreiheit für präzise Positioniersysteme.
- Parallelversatz: max 0,4 mm
- Aluminiumnahe + Delrin-Scheibe
- Spielfreiheit (zero backlash)
Sonderkupplungsdesign
Vollständig kundenspezifische Kupplungslösungen für Sonderdrehmomente, -drehzahlen, -geometrien oder Umgebungsbedingungen, die von Standard-Kupplungsfamilien nicht abgedeckt werden. Ingenieurberechnung und Prototypenfertigung inklusive.
- FEA-gestütztes Design
- Prototyp + Dynamiktest
- Serienübergangssupport
Unser Fertigungsprozess
Jede Kupplungsnabe wird hinsichtlich Bohrungstoleranz, Passnutgeometrie und dynamischer Auswuchtung dokumentiert geliefert. Auswuchtgüte G2,5 für Hochdrehzahlanwendungen verfügbar.
Alle LeistungenDesign & Werkstoff
Drehmoment-, Drehzahl- und Fluchtungsanalyse; anwendungsspezifische Wahl aus Aluminium, Stahl, Gusseisen oder Edelstahl.
CNC-Drehen & Fräsen
Nabenaußenprofil, Bohrung und Oberflächengüte; maschinenseitige Messung für sofortige Qualitätssicherung.
Passfeder & Verzahnung
DIN 6885 Passfedern, Evolventenverzahnung und Sonderprofile; hohe Wiederholgenauigkeit.
Wärmebehandlung
Induktionshärten oder Nitrieren für kritische Flächen; Härtegarantie HRC 55–62.
Dynamisches Auswuchten
ISO 1940 G2,5 / G6,3 Auswuchtung; präzise Unwuchtkorrektur und Dokumentation für Hochdrehzahlanwendungen.
CMM-Messung & Auslieferung
Geometrische Toleranzen per CMM gemessen; Lieferung mit Messprotokoll und Werkstoffzertifikat.
Verwendete Werkstoffe
Den optimalen Kupplungswerkstoff bestimmen wir gemeinsam nach Drehmomentkapazität, Drehzahl, Schwingungsanforderungen und Umgebungsbedingungen.
C45 / 42CrMo4
Starre Stahlkupplungen für hohe Drehmomentzuverlässigkeit
EN AW-6061 / 7075
Aluminium für leichte und hochdrehende Kupplungsanwendungen
Edelstahl 304 / 316L
Kupplungen für Lebensmittel-, Chemie- und Sterilumgebungen
GGG40 / GGG50
Schwingungsgedämpfte Kupplungen aus Sphäroguss
POM / Polyurethan
Flexible Kupplungsnaben; Schwingungs- und Stoßisolation
EN AW-2024
Leichte, hochfeste Kupplungen in Luftfahrtqualität
Anwendungsbereiche
AXIOM-Kupplungen werden in kritischen Kraftübertragungspunkten eingesetzt – von Servoantrieben bis Pumpen, von Werkzeugmaschinen bis Industrierobotern.
Warum AXIOM Precision?
Schnelles Prototyping
Vom Einzelprototyp zur Serienproduktion; kurze Lieferzeit und flexible Planung.
Dokumentierte Qualität
Jede Lieferung mit CMM-Messprotokoll und Auswuchtprüfnachweis.
Technische Beratung
Expertenunterstützung bei Kupplungsauswahl und Drehmomentberechnung – vom Design bis zur Fertigung.
Internationaler Versand
Lieferung in der Türkei und international; mehrsprachige Dokumente für den Weltmarkt.
