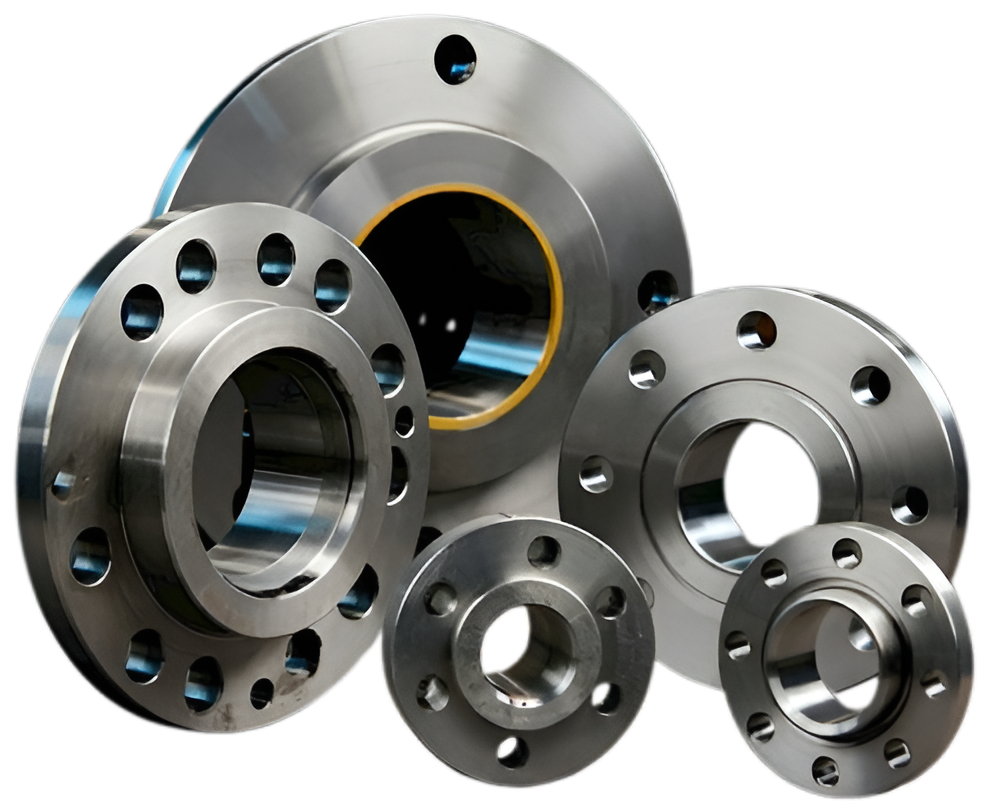

Gefertigte Flanschtypen
Vollständige Lösungen – von Standard-Rohrflanschen bis hin zu vollständig maßgeschneiderten Maschinenverbindungsflanschen.
Vorschweißflansch (WN)
Der stärkste Flanschtyp mit Volleinbrandschweißung an die Rohrleitung – bevorzugt für Hochdruck- und Schwingungsanwendungen. Innendurchmesser wird auf den Rohrinnendurchmesser abgestimmt.
- DN 10 – DN 600
- PN 10 / 16 / 25 / 40 / 63 / 100 / 160
- EN 1092-1 Typ 11
Vorschiebeflansch (SO)
Einfach zu montierender Flanschtyp – das Rohr wird durchgesteckt und mit einer Kehlnaht fixiert. Ideal für mittlere Druckanwendungen und Systeme, die häufig demontiert werden.
- DN 15 – DN 600
- PN 6 / 10 / 16 / 25 / 40
- EN 1092-1 Typ 01
Blindflansch (BL)
Vollständig geschlossener Flansch zum Abdecken von Rohrenden oder Geräteöffnungen. Für Prüfpunkte, Reinigungszugänge und Druckprüfungen. Anpassbar mit Bohrungen oder Stutzen.
- DN 15 – DN 1200
- Sonderstutzen und Armaturenbohrung
- EN 1092-1 Typ 05
Getriebe- & Motorflansch
Adapterflansche für die Verbindung zwischen Motorausgang und Getriebe oder Maschinengehäuse. Gefertigt nach SAE, IEC und Sondernormen; inkl. Zentrierbohrung und Passfedergruppe.
- SAE J744 / IEC 60072
- Zentrierdurchmesser: Toleranz H6
- Stahl, Grauguss, Aluminium
Gewindeflansch
Flansch, der ohne Schweißung durch Gewindeverbindung montiert wird – bevorzugt bei hohen Temperaturen und nicht schweißbaren Werkstoffen. BSP-, NPT- und metrische Gewindeprofile.
- DN 8 – DN 100
- BSP – NPT – Metrisches Gewinde
- EN 1092-1 Typ 13
Sonder-Maschinenflansche
Maschinenverbindungsflansche mit nicht-standardmäßiger Geometrie, asymmetrischer Lochbildanordnung oder speziellem Oberflächenprofil. Fertigung nach Kundenzeichnung oder Musterteile.
- Nach Zeichnung oder Musterteil
- 5-Achs-CNC-Fräsen
- Lieferung mit KMG-Messbericht
Unser Fertigungsprozess
Jeder Flansch wird per KMG hinsichtlich Lochlagetoleranz, Ebenheit und Dichtflächenqualität dokumentiert. Hydrostatische Druckprüfung für Drucksysteme ist möglich.
Alle LeistungenWerkstoff & Zeugnis
P235GH, P265GH, 316L Edelstahl oder Aluminium; Beschaffung mit EN 10204 3.1 Werkstoffprüfzeugnis.
CNC-Drehen
Flanschaußendurchmesser, Innenbore und Dichtungsnut; Echtzeit-Kontrolle mit Maschinenmesstaster.
Bohren & Fräsen
Lochkreis, Schraubenbohrungen und Sonderfräsoperationen; PCD-Toleranz ±0,05 mm.
Oberflächenbearbeitung
Dichtfläche Ra ≤ 3,2 µm; Raised-Face und Flat-Face Optionen; auf Wunsch Nachbearbeitung.
KMG-Messung
Lochlagetoleranz, Ebenheit und Durchmessermaße vollständig per KMG dokumentiert; Messbericht an Kunden.
Beschichtung & Lieferung
Phosphatieren, Schwarzoxidieren oder Eloxieren; sichere Verpackung mit Korrosionsschutzöl und pünktliche Lieferung.
Verwendete Werkstoffe
Werkstoff und Norm werden nach Druckklasse, Temperatur und geforderter Korrosionsbeständigkeit der Anwendung festgelegt.
P235GH / P265GH
Rohrleitungsflansche; EN 10222 zertifizierter Druckbehälterstahl
ASTM A105
Industrieflansche für hohen Druck und hohe Temperaturen
AISI 316L Edelstahl
Flansche für Chemie, Petrochemie, Lebensmittel und Medizintechnik
EN AW-6061 Aluminium
Flansche für Leichtbaukonstruktionen und Niederdrucksysteme
GGG40 Gusseisen
Großdimensionale, wirtschaftliche Flanschanwendungen
Duplex 2205
Flansche für Schifffahrt und Anwendungen mit hoher Korrosionsbeständigkeit
Anwendungsbereiche
AXIOM-Flansche kommen in Rohrleitungssystemen, Maschinengehäusen, Hydrauliksystemen bis hin zu Lebensmittelindustrieanlagen zum Einsatz.
Warum AXIOM Precision?
Schnelles Prototyping
Vom Einzelprototyp zur Serienfertigung; kurze Lieferzeiten und flexible Planung.
Dokumentierte Qualität
Jede Lieferung mit KMG-Messbericht und EN 10204 3.1 Werkstoffzeugnis.
Technische Beratung
Expertenunterstützung bei Druckklassen- und Werkstoffauswahl; von der Konstruktion bis zur Fertigung.
Internationaler Versand
Lieferung in der Türkei und international; mehrsprachige technische Dokumente für den Weltmarkt.
