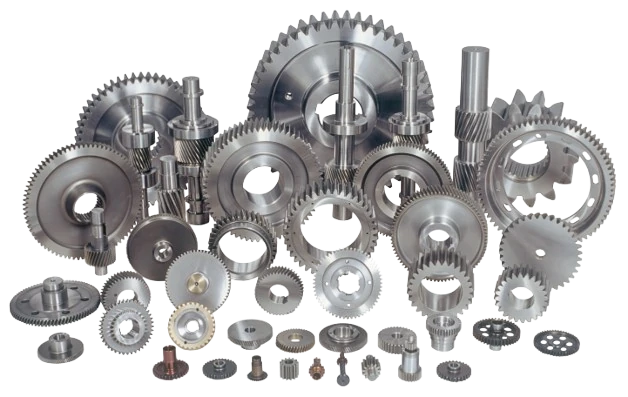

Unsere Zahnradtypen
Wir bieten ein breites Zahnradspektrum für jeden Anwendungsbedarf — von Standardprofilen bis zu Sonderkonstruktionen.
Stirnräder (Spur)
Der gängigste Zahnradtyp für die Leistungsübertragung zwischen parallelen Wellen. Hoher Wirkungsgrad, einfache Fertigung und großer Modulbereich – ein Grundbauteil in Industriemaschinen.
- Modul: M0,5 – M20
- Druckwinkel: 14,5° / 20° (DIN 867)
- Durchmesser: Ø10 mm – Ø800 mm
Schrägverzahnte Zahnräder (Helical)
Dank schrägem Zahnprofil laufruhiger und mit höherer Tragfähigkeit. Ideal für Kraftfahrzeuggetriebe und schnell laufende Industrieanwendungen.
- Schrägungswinkel: 7° – 45°
- Rechts- / Linksausführung
- Hohe Tragfähigkeit
Kegelräder (Bevel)
Eingesetzt zur Leistungsübertragung zwischen sich schneidenden Wellen. Gerade und spiralverzahnte Profile; verbreitet in Differentialgetrieben, Getriebekästen und Landmaschinen.
- 90° & Sonderachswinkel
- Gerad- und Spiralverzahnung
- Gleason / Klingelnberg System
Zahnstange und Ritzel
Zahnstangen-Ritzel-Systeme zur Umwandlung von Drehbewegung in Linearbewegung. Spielen eine kritische Rolle in CNC-Maschinen, Transferlinien und Automatisierungssystemen.
- Modul: M1 – M16
- Standard- & Sonderlängen
- Gerad- & Schrägverzahnung
Schneckengetriebe (Worm)
Schneckenrad-Systeme mit hohem Übersetzungsverhältnis und Selbsthemmung für Krane, Förderer und Industriegetriebe.
- Übersetzung: 5:1 – 100:1
- Bronze & Stahlrad
- Hocheffizienz-Option
Innenverzahnung (Ring Gear)
Am kreisförmigen Innenumfang gefertigte Verzahnung; eingesetzt in Planetengetrieben und kompakten Getriebekästen. Hochwertige Innenprofile mit präzisem 5-Achs-CNC.
- Planeten-/Epizykloid-Systeme
- Hohe Genauigkeitsklasse
- Sonderprofil & -modul
Unser Fertigungsprozess
Jedes Zahnrad durchläuft einen sorgfältig gesteuerten Prozess von der Werkstoffauswahl bis zur abschließenden Qualitätskontrolle. Mit modernen CNC-Anlagen und unserem erfahrenen Ingenieurteam halten wir Toleranzen im µm-Bereich.
Alle LeistungenWerkstoffauswahl & Zuschnitt
Zertifizierter Stahl, Aluminium oder Sonderlegierung; Materialzeugnis (3.1) auf Anfrage.
CNC-Drehen & Fräsen
Zahnprofil per Wälzfräsen, Stoßen oder 5-Achs-Fräsen; enge Maßtoleranzen werden eingehalten.
Wärmebehandlung & Härten
Aufkohlen, Nitrieren oder Induktionshärten; Zahnoberflächenhärte auf 58–62 HRC.
Schleifen & Honen
Zahnflankenschleifen nach Wärmebehandlung; Ra 0,4 µm Oberflächenrauheit und DIN Qualitätsklasse.
Qualitätskontrolle (KMG)
3D-Koordinatenmessgerät (KMG), Zahnprofilanalyse und Rundlauffehler; jedes Teil wird dokumentiert geliefert.
Oberflächenbeschichtung & Versand
Phosphatieren, Vernickeln oder Schwarzoxidierung; sichere Verpackung und pünktliche Lieferung.
Verwendete Werkstoffe
Den passenden Werkstoff bestimmen wir gemeinsam nach den mechanischen Anforderungen, dem Gewichtslimit und der Korrosionsbeständigkeit der Anwendung.
16MnCr5 / 20MnCr5
Einsatzstahl — hohe Oberflächenhärte mit zähem Kern
42CrMo4 / 34CrNiMo6
Legierter Stahl — hochzugfeste Schwerlastverzahnung
C45 / Ck45
Vergütungsstahl — wirtschaftliche Wahl für Allgemeinanwendungen
Edelstahl AISI 304 / 316L
Lebensmittel-, Chemie- und Medizintechnik
Bronze (CuSn12)
Schneckengetriebe — geringer Reibwert & gute Schmierung
Aluminium 7075 / POM
Leichtkonstruktionen & geräuscharme Mechanismen
Anwendungsbereiche
AXIOM-Zahnräder werden in kritischen Systemen eingesetzt: von der Automobil- über die Luft- und Raumfahrtbranche bis hin zu Medizintechnik und Schwerindustrie.
Warum AXIOM Precision?
Schneller Prototyp
Vom Einzelprototyp zur Serienproduktion; kurze Lieferzeit und flexible Planung.
Dokumentierte Qualität
KMG-Messbericht, Werkstoffzeugnis (EN 10204 3.1) und Wärmebehandlungszeugnis.
Technische Beratung
Ingenieursunterstützung bei Profilwahl, Modulberechnung und Fertigungsoptimierung.
Internationaler Versand
Versand in der Türkei und international; deutschsprachige und englische technische Unterlagen für den Weltmarkt.
